基于Burp的网站数据收集及可视化

2025-12-28

笔记

字数统计: 4.5k | 阅读时长≈ 21 分钟

作业记录

本流程覆盖 “环境搭建→本地网站部署→数据采集→数据存储→数据清洗→可视化→成果验证” 全环节

前置准备：工具 / 软件清单

提前安装以下工具，版本匹配建议：

Python 3.7+（推荐 3.9）：https://www.python.org/downloads/
MySQL 5.7/8.0 + Navicat（可视化管理）：MySQL 官网下载社区版，Navicat 选免费版 / 试用版
Burp Suite Community（抓包工具）：https://portswigger.net/burp/communitydownload
Kettle 9.4（数据清洗）：https://community.hitachivantara.com/s/article/data-integration-pentaho-data-integration
Anaconda（可选，创建独立虚拟环境）：https://www.anaconda.com/download
PyCharm（可选，代码编辑）：https://www.jetbrains.com/pycharm/download/

搭建独立 Python 虚拟环境（避免依赖冲突）

打开 Anaconda Prompt（无 Anaconda 则打开 CMD/PowerShell）：

（Anaconda）创建环境：conda create -n burp_data python=3.9，按提示输入y确认
激活环境：conda activate burp_data（终端前缀出现(burp_data)即成功）

安装 Python 依赖库：

1	pip install flask pandas matplotlib pymysql # 核心依赖，一键安装

验证：执行pip list，能看到 flask、pandas、matplotlib、pymysql 均在列表中，版本无报错即可。

部署本地测试网站（数据源）

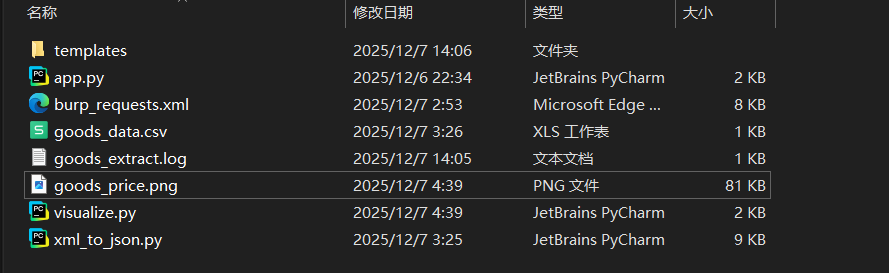

新建项目文件夹（如burp_test_site），结构如下：

burp_test_site/
├─ app.py （后端脚本）
├─ static/ （可选，放样式，无则忽略）
└─ templates/
   └─ index.html （首页模板）

用 PyCharm 打开该文件夹，选择解释器为burp_data虚拟环境（File→Settings→Python Interpreter）

<!-- index.html代码 -->
<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <title>模拟电商商品页</title>
    <!-- 引入Bootstrap CDN（无需本地安装） -->
    <link href="https://cdn.jsdelivr.net/npm/bootstrap@5.3.0/dist/css/bootstrap.min.css" rel="stylesheet">
    <style>
        .goods-card { margin: 20px 0; box-shadow: 0 2px 8px rgba(0,0,0,0.1); }
        .header { background-color: #0d6efd; color: white; padding: 20px; text-align: center; margin-bottom: 30px; }
    </style>
</head>
<body>
    <div class="header">
        <h1>模拟电商商品展示平台</h1>
        <p>基于Flask+Bootstrap搭建的测试网站</p>
    </div>
    <div class="container">
        <div class="row">
            {% for good in goods %}
            <div class="col-md-4">
                <div class="card goods-card">
                    <div class="card-body">
                        <h5 class="card-title">{{ good.name or '未命名商品' }}</h5>
                        <p class="card-text">价格：¥{{ good.price }}</p>
                        <p class="card-text">库存：{{ good.stock }}</p>
                        <p class="card-text">分类：{{ good.category or '未分类' }}</p>
                        <p class="card-text">销量：{{ good.sales }}</p>
                        <a href="" class="btn btn-primary">查看详情</a>
                    </div>
                </div>
            </div>
            {% endfor %}
        </div>
    </div>
    <script src="https://cdn.jsdelivr.net/npm/bootstrap@5.3.0/dist/js/bootstrap.bundle.min.js"></script>
</body>
</html>

运行app.py:

终端执行：python app.py
看到终端输出Running on http://127.0.0.1:5000/即启动成功。

from flask import Flask, render_template
app = Flask(__name__)
# 模拟商品数据（包含空值、0值、无效值，用于后续清洗）
goods_data = [
    {"id": 1, "name": "华为Mate70", "price": 6999, "stock": 100, "category": "手机", "sales": 500},
    {"id": 2, "name": "苹果iPhone16", "price": 0, "stock": 80, "category": "", "sales": 300},  # price=0，category空值
    {"id": 3, "name": "", "price": 2999, "stock": -5, "category": "平板", "sales": 0},          # name空，stock无效，sales=0
    {"id": 4, "name": "小米Pad6", "price": 2499, "stock": 200, "category": "平板", "sales": 150},
    {"id": 5, "name": "vivo X200", "price": 4599, "stock": 0, "category": "手机", "sales": 200} # stock=0]
# 首页（商品列表，美化后）@app.route('/')def index():
    return render_template('index.html', goods=goods_data)
# 商品详情页@app.route('/detail/<int:goods_id>')def detail(goods_id):
    good = next((g for g in goods_data if g['id'] == goods_id), None)
    return render_template('detail.html', good=good)
if __name__ == '__main__':
    app.run(debug=True, port=5000)  # 本地启动，访问http://127.0.0.1:5000

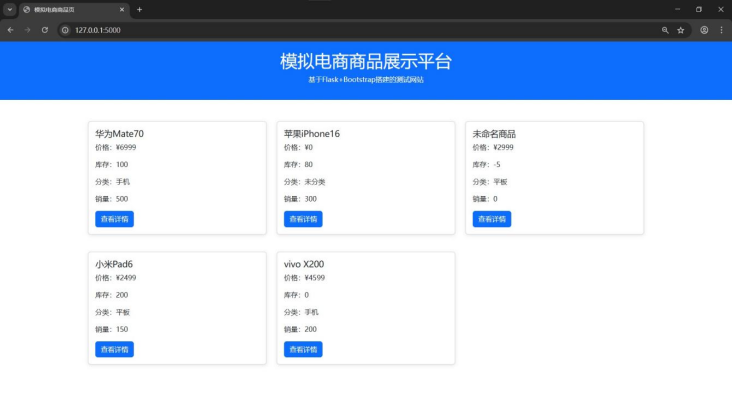

验证：打开浏览器访问http://127.0.0.1:5000，能看到带商品列表的美化页面，包含异常值（如 “未命名商品”、库存 - 5 等）效果图如下：

Burp 抓包采集网站数据

Burp 代理配置：
- 启动 Burp Suite，选 “Temporary project”→“Next”→“Start Burp”。
- 点击Proxy→Options→Add，端口填 8080，勾选Loopback only（仅抓本地请求），点击OK，确保代理状态为 “Running”。
浏览器代理配置：

Chrome/Edge：设置→高级→系统→打开计算机代理设置→手动设置代理，地址填127.0.0.1，端口8080，勾选 “对所有协议使用相同代理”，保存。

抓包并导出数据：

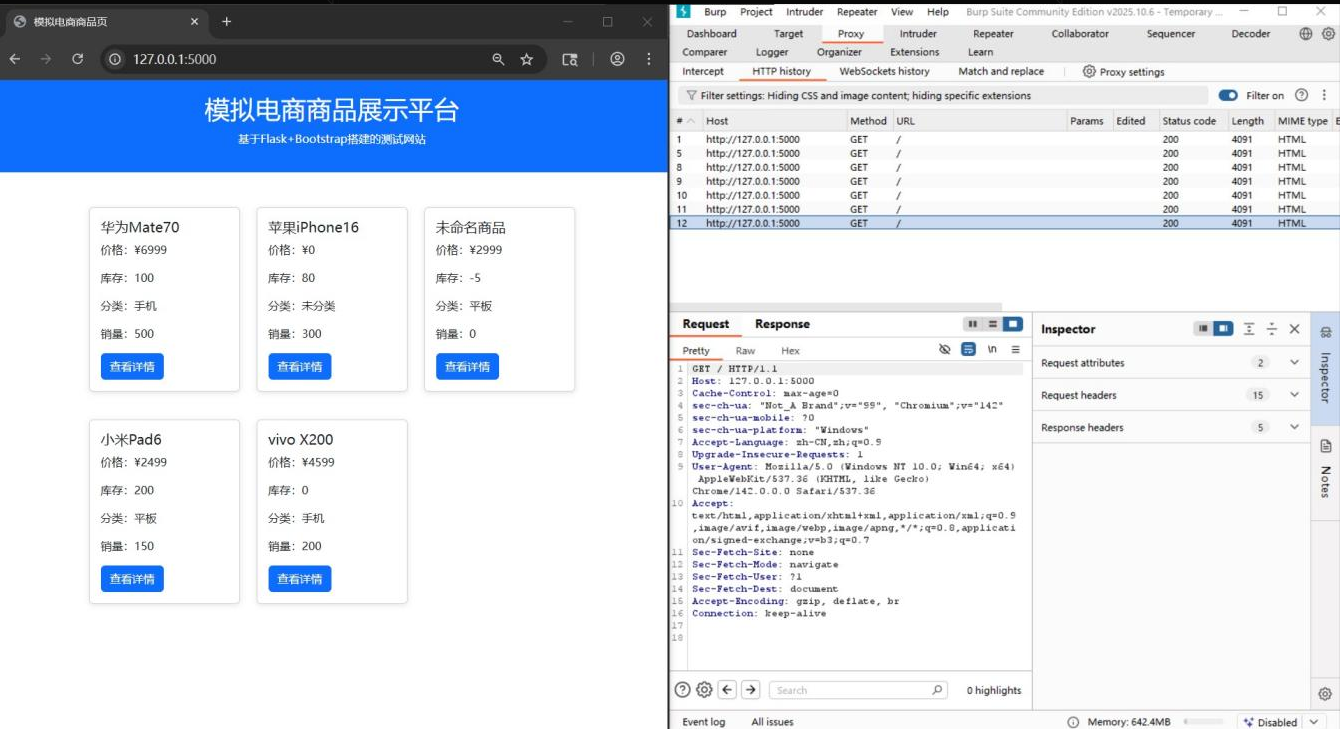

浏览器刷新http://127.0.0.1:5000，回到 Burp→Proxy→HTTP history，筛选 URL 含/的 GET 请求（目标请求）。
选中该请求，右键→Save items，保存类型选XML，文件名burp_requests.xml，保存到burp_test_site文件夹。

解析 XML 为 CSV：

将xml_to_json.py复制到burp_test_site文件夹。

# -*- coding: utf-8 -*-
"""
Burp XML商品数据提取脚本
功能：解析Burp导出的XML文件，提取商品信息并转为CSV格式
适配场景：从本地Burp XML文件中提取商品数据，无需预处理和自动导入数据库
"""
import xml.etree.ElementTree as ET
import csv
import re
import logging
import time
import base64

# -------------------------- 1. 本地日志初始化 --------------------------
def init_logger():
    """初始化本地日志，仅保存到本地文件"""
    logger = logging.getLogger("burp_goods_extract")
    logger.setLevel(logging.INFO)
    if not logger.handlers:
        # 同时输出到控制台和文件
        console_handler = logging.StreamHandler()
        console_handler.setLevel(logging.INFO)

        file_handler = logging.FileHandler("goods_extract.log", encoding="utf-8")
        file_handler.setLevel(logging.INFO)

        formatter = logging.Formatter(
            "%(asctime)s - %(levelname)s - %(message)s",
            datefmt="%Y-%m-%d %H:%M:%S"
        )
        console_handler.setFormatter(formatter)
        file_handler.setFormatter(formatter)

        logger.addHandler(console_handler)
        logger.addHandler(file_handler)
    return logger


logger = init_logger()


# -------------------------- 2. 解析Burp XML文件（核心：提取商品信息） --------------------------
def parse_burp_xml_goods(xml_path):
    """
    解析Burp导出的XML文件，提取商品信息
    :param xml_path: 本地XML文件路径
    :return: 商品数据列表（字典）
    """
    goods_data = []
    try:
        tree = ET.parse(xml_path)
        root = tree.getroot()

        # 遍历Burp XML的item节点
        for item in root.findall(".//item"):
            response = item.find("response")
            if response is not None and response.text:
                try:
                    # 解码base64响应内容为完整页面HTML
                    response_html = base64.b64decode(response.text).decode("utf-8")
                    logger.info("HTML解码成功，开始提取商品信息")
                except Exception as e:
                    logger.warning(f"响应解码失败：{str(e)}")
                    continue

                # 更健壮的提取方式：直接在整个HTML中搜索商品信息
                # 首先，提取所有商品名称
                names = re.findall(r'<h5 class="card-title">([^<]+)</h5>', response_html)

                # 提取所有价格
                prices = re.findall(r'价格：¥(\d+)', response_html)

                # 提取所有库存
                stocks = re.findall(r'库存：([^<]+)</p>', response_html)
                # 清理库存数据，只保留数字部分
                stocks_clean = []
                for stock in stocks:
                    # 提取数字部分，包括可能的负号
                    stock_match = re.search(r'(-?\d+)', stock)
                    stocks_clean.append(stock_match.group(1) if stock_match else "0")

                # 提取所有分类
                categories = re.findall(r'分类：([^<]+)</p>', response_html)

                # 提取所有销量
                sales = re.findall(r'销量：(\d+)', response_html)

                logger.info(
                    f"提取到字段数量：名称{len(names)}个，价格{len(prices)}个，库存{len(stocks_clean)}个，分类{len(categories)}个，销量{len(sales)}个")

                # 取最小长度，避免索引越界
                min_len = min(len(names), len(prices), len(stocks_clean), len(categories), len(sales))

                for i in range(min_len):
                    # 构建商品数据字典
                    goods_data.append({
                        "id": str(i + 1),
                        "name": names[i].strip(),
                        "price": prices[i] if i < len(prices) else "0",
                        "stock": stocks_clean[i] if i < len(stocks_clean) else "0",
                        "category": categories[i].strip() if i < len(categories) else "未分类",
                        "sales": sales[i] if i < len(sales) else "0"
                    })
                    logger.debug(
                        f"提取商品：名称={names[i].strip()}, 价格={prices[i]}, 库存={stocks_clean[i]}, 分类={categories[i]}, 销量={sales[i]}")

        logger.info(f"解析完成：从XML提取{len(goods_data)}条商品记录（文件：{xml_path}）")

    except FileNotFoundError:
        logger.error(f"Burp XML文件不存在：{xml_path}")
    except Exception as e:
        logger.error(f"XML解析失败：{str(e)}")

    return goods_data


# -------------------------- 3. 商品数据转CSV --------------------------
def goods2csv(data, csv_path):
    """
    将提取的商品数据转换为CSV文件
    :param data: 商品数据列表
    :param csv_path: CSV文件路径
    :return: 是否成功
    """
    if not data:
        logger.warning("无商品数据，CSV转换终止")
        return False

    try:
        # 定义CSV字段名
        fieldnames = ["id", "name", "price", "stock", "category", "sales"]

        with open(csv_path, "w", encoding="utf-8", newline="") as f:
            writer = csv.DictWriter(f, fieldnames=fieldnames)
            writer.writeheader()

            # 写入所有商品数据
            for goods in data:
                writer.writerow(goods)

        logger.info(f"商品数据转CSV完成，输出文件：{csv_path}")
        return True

    except Exception as e:
        logger.error(f"CSV转换失败：{str(e)}")
        return False


# -------------------------- 4. 显示表格格式的结果 --------------------------
def display_table(goods_data, max_display=5):
    """以表格形式显示商品信息"""
    if not goods_data:
        print("未提取到商品数据")
        return

    print("\n" + "=" * 65)
    print("提取的商品信息（表格格式）")
    print("=" * 65)

    # 表头
    print(f"{'序号':<4} {'商品名称':<20} {'价格':<8} {'库存':<6} {'销量':<6} {'分类':<10}")
    print("-" * 65)

    # 显示数据
    for i, goods in enumerate(goods_data[:max_display], 1):
        name = goods['name'][:18] if len(goods['name']) > 18 else goods['name']
        price_display = f"¥{goods['price']}" if goods['price'] != "0" else "¥0"
        stock_display = goods['stock']
        sales_display = goods['sales']
        category_display = goods['category'][:8] if len(goods['category']) > 8 else goods['category']

        print(f"{i:<4} {name:<20} {price_display:<8} {stock_display:<6} {sales_display:<6} {category_display:<10}")

    print("=" * 65)


# -------------------------- 5. 主函数 --------------------------
def main():
    """主函数：执行商品数据提取和转换流程"""
    start_time = time.time()
    logger.info("=" * 50 + "开始商品数据提取" + "=" * 50)

    # 配置文件路径
    burp_xml_path = "burp_requests.xml"  # Burp导出的XML文件
    output_csv_path = "goods_data.csv"  # 输出的CSV文件

    # 执行流程
    goods_data = parse_burp_xml_goods(burp_xml_path)

    if not goods_data:
        logger.error("XML解析无有效商品数据，流程终止")
        print("\n错误：未提取到商品数据，请检查XML文件格式")
        return

    csv_ok = goods2csv(goods_data, output_csv_path)

    if csv_ok:
        # 打印提取结果摘要
        total_price = sum(int(goods["price"]) for goods in goods_data)
        total_stock = sum(int(goods["stock"]) for goods in goods_data)
        total_sales = sum(int(goods["sales"]) for goods in goods_data)

        logger.info(f"提取完成！")
        logger.info(f"商品总数：{len(goods_data)}")
        logger.info(f"总价格：¥{total_price}")
        logger.info(f"总库存：{total_stock}")
        logger.info(f"总销量：{total_sales}")
        logger.info(f"耗时：{round(time.time() - start_time, 2)}秒")
        logger.info(f"输出文件：{output_csv_path}")

        # 在控制台以表格形式显示商品信息
        display_table(goods_data)

        # 显示统计信息
        print(f"\n统计信息:")
        print(f"  商品总数: {len(goods_data)}")
        print(f"  总价格: ¥{total_price}")
        print(f"  总库存: {total_stock}")
        print(f"  总销量: {total_sales}")
        print(f"\n完整数据已保存到: {output_csv_path}")

    else:
        logger.error("商品数据转CSV失败，流程终止")
        print("\n错误：CSV转换失败")

    logger.info("=" * 50 + "商品数据提取结束" + "=" * 50)


# -------------------------- 6. 直接运行 --------------------------
if __name__ == "__main__":
    main()

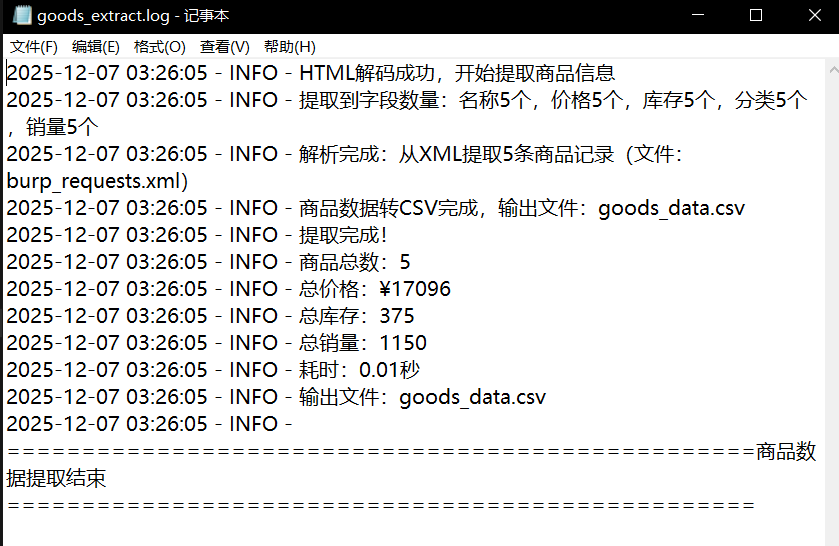

终端执行：python xml_to_json.py，生成goods_data.csv（含提取的商品数据）。

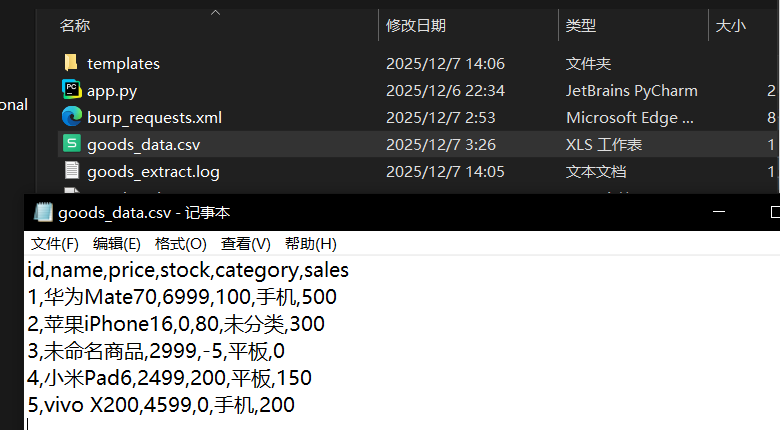

验证：打开goods_data.csv，能看到 id、name、price、stock 等字段，包含测试网站的所有商品数据（含异常值）同时还有生成转换日志。

MySQL 数据存储（原始 + 清洗表）

启动 MySQL 服务：
- 右键 “此电脑”→管理→服务，找到MySQL，确保状态为 “正在运行”。

Navicat 创建数据库 / 表：

打开 Navicat，连接 MySQL（主机 127.0.0.1，端口 3306，用户名 root，密码自己设置的）。
新建数据库：名称burp_good，字符集utf8mb4，排序规则utf8mb4_general_ci。

新建原始数据表goods_data:

执行 SQL（Navicat→查询→新建查询）：

USE burp_good;
CREATE TABLE goods_data (
    id INT NOT NULL PRIMARY KEY,
    name VARCHAR(100),
    price INT,
    stock INT,
    category VARCHAR(50),
    sales INT
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

导入 CSV 数据：右键goods_data→导入向导→选goods_data.csv→字段一一匹配→完成导入。
新建清洗后数据表cleaned_goods_data：结构和goods_data完全一致（复制表结构即可）。

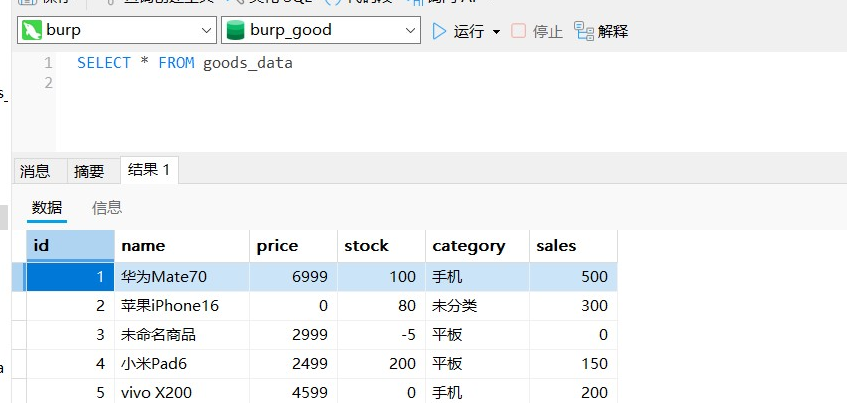

验证：打开goods_data表，能看到从 CSV 导入的所有商品数据（含异常值），无中文乱码。

Kettle 数据清洗（过滤无效数据）

Kettle 驱动适配（关键！避免编码报错）：
- 下载 MySQL Connector/J 8.0.x：https://dev.mysql.com/downloads/connector/j/
- 找到 Kettle 安装目录→lib文件夹，删除旧的mysql-connector-java-*.jar，放入新下载的驱动包。
- 重启 Kettle。

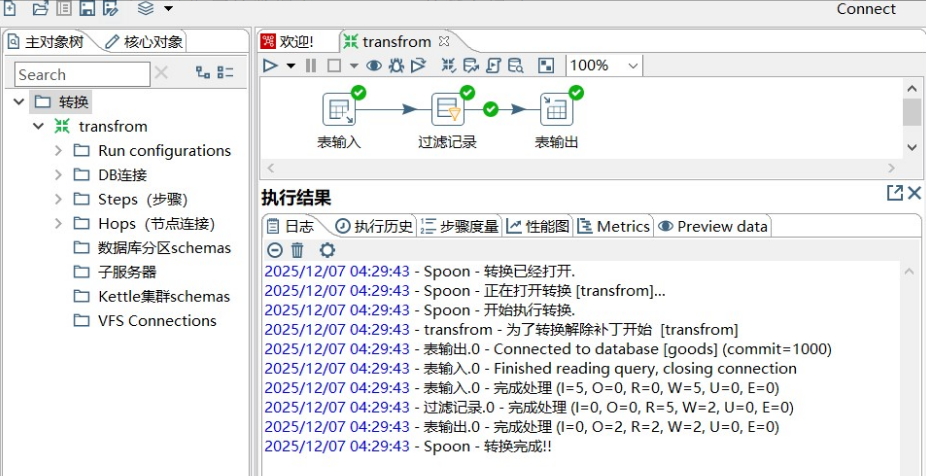

配置 Kettle 清洗转换：

启动 Kettle，点击“文件→新建→转换”，在画布中添加以下组件：
表输入组件从“输入”分类中拖拽“表输入”到画布，双击配置：
- 选择MySQL连接（已配置的burp_good连接）；
- 输入 SQL 语句：SELECT * FROM goods_data；
- 点击“确定”保存。
过滤记录组件从“转换”分类中拖拽“过滤记录”到画布，按住 Shift 从“表输入”拖拽到“过滤记录”，建立连线。
表输出组件从“输出”分类中拖拽“表输出”到画布，按住 Shift 从“过滤记录”的“真”出口拖拽到“表输出”，建立连线，双击配置：
- 选择MySQL连接；
- 选择目标表cleaned_goods_data；
- 勾选“Truncate table before loading”（导入前清空表）；
- 点击“确定”保存。

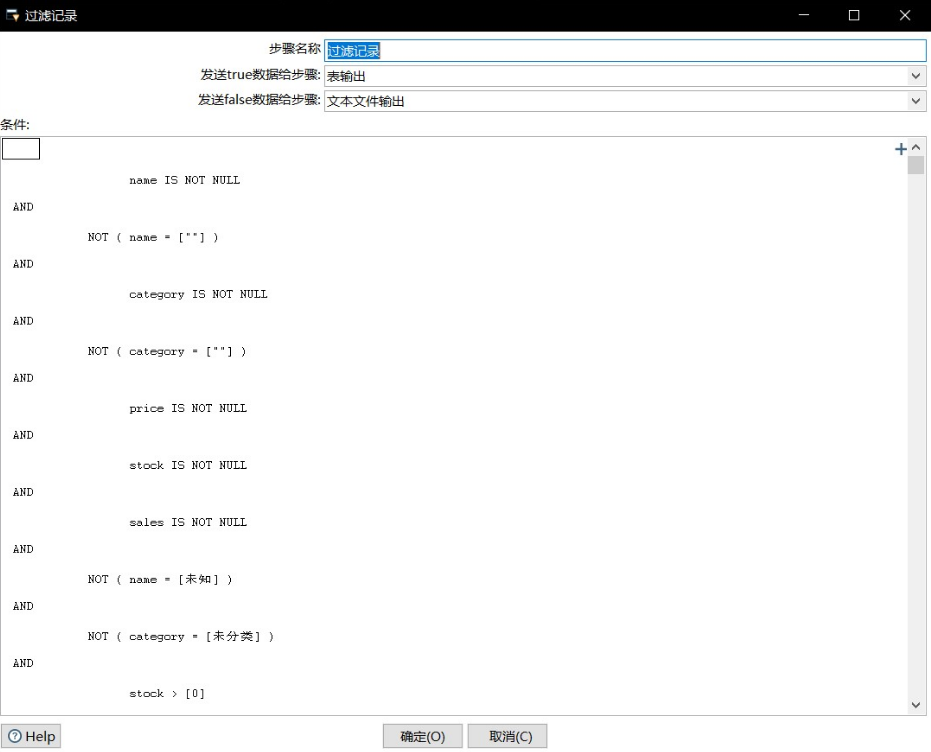

清洗条件配置

双击“过滤记录”组件，点击“+”按钮逐个添加以下条件（逻辑关系均为“AND”）：

name IS NOT NULL；

name ≠ “”；

category IS NOT NULL；

category ≠ “”；

price IS NOT NULL；

stock IS NOT NULL；

sales IS NOT NULL；

name ≠ “未知”；

category ≠ “未分类”；

stock ＞ 0。添加完成后，设置“发送 true 数据的步骤”为“表输出”，点击“确定”保存

表输入：读取原始数据表goods_data的所有记录；

过滤记录：配置多条件过滤规则，仅保留符合要求的记录；

表输出：将符合条件的记录写入清洗后数据表cleaned_goods_data.

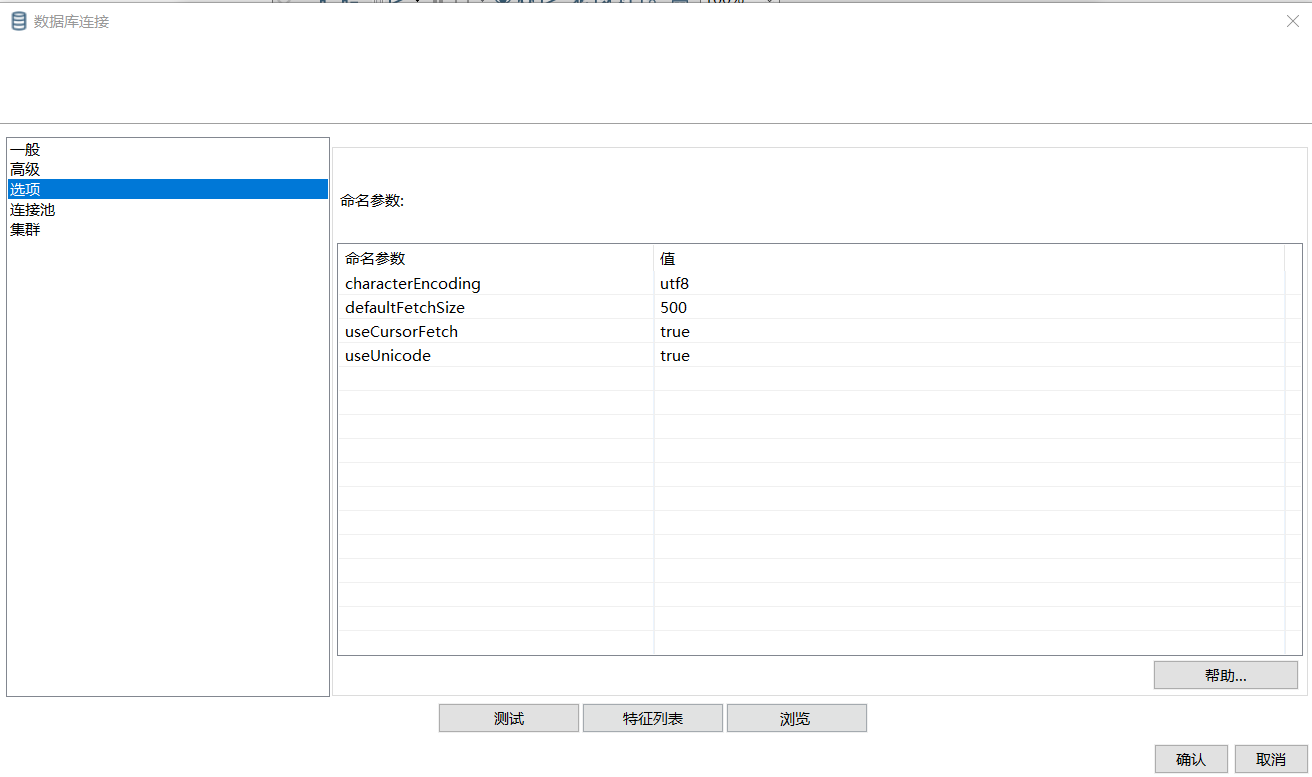

注意输出的时候会有肯报错就是输出要设置文字编码，表输出的“数据库连接”的“编辑”，然后选择“选项”，在右侧的命名参数添加。

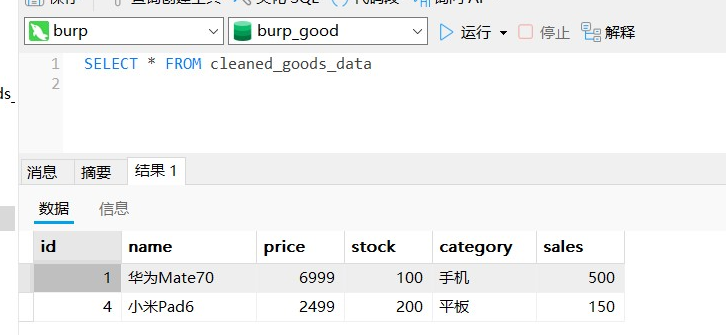

清洗结果验证：打开 Navicat 查看cleaned_goods_data表，可看到仅保留了2条有效记录：id=1：华为Mate70（stock=100>0，category = 手机≠未分类）；id=4：小米 Pad6（stock=200>0，category = 平板≠未分类）。验证清洗规则生效，无效数据已被过滤。

数据可视化（生成图表）

准备可视化脚本：

将visualize.py复制到burp_test_site文件夹。

import pandas as pd
import matplotlib.pyplot as plt
import pymysql
from matplotlib import rcParams

# 配置中文显示
rcParams['font.sans-serif'] = ['SimHei']  # Windows
# rcParams['font.sans-serif'] = ['PingFang SC']  # macOS
rcParams['axes.unicode_minus'] = False

# 连接MySQL读取清洗后的数据
def get_clean_data():
    conn = pymysql.connect(
        host="127.0.0.1",
        port=3306,
        user="root",
        password="123456",
        database="burp_good",
        charset="utf8mb4",  # 匹配数据库的字符集
        use_unicode=True  # 强制使用Unicode编码处理字符串
    )
    df = pd.read_sql("SELECT * FROM cleaned_goods_data", conn)
    conn.close()
    return df

# 可视化示例：商品价格分布
def plot_goods_price(df):
    # 筛选商品数据
    goods_df = df[df["id"].notna()]
    # 柱状图
    plt.figure(figsize=(10, 6))
    plt.bar(goods_df["name"], goods_df["price"], color="#007bff")
    plt.title("商品价格分布", fontsize=16)
    plt.xlabel("商品名称", fontsize=12)
    plt.ylabel("价格（元）", fontsize=12)
    plt.grid(axis="y", linestyle="--", alpha=0.7)
    plt.savefig("goods_price.png", dpi=300, bbox_inches="tight")
    plt.show()

if __name__ == "__main__":
    df = get_clean_data()
    plot_goods_price(df)

修改脚本中的 MySQL 连接参数：password改为自己的 MySQL 密码，其他（host/port/user/database）默认即可。

运行脚本：
- 在burp_data虚拟环境下，终端执行：python visualize.py。

验证：

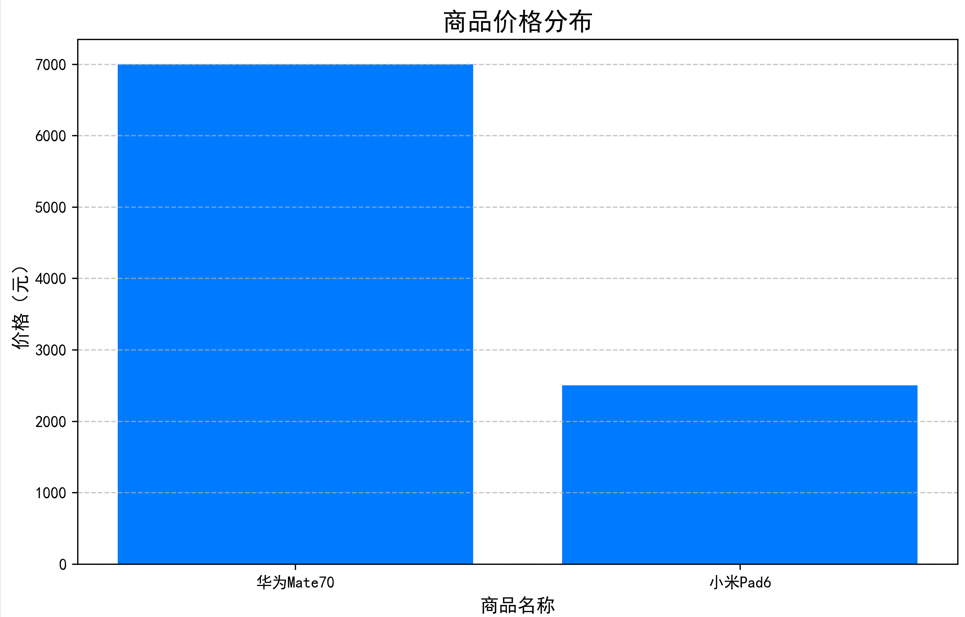

自动弹出 “商品价格分布” 柱状图，中文标签正常显示，数据为清洗后的有效商品；
文件夹中生成goods_price.png高清图表文件。

收尾与验证（全流程确认）

文档：整理课题报告（含引言、需求分析、方案设计、实施、评估、总结、参考文献、附录）为 PDF；

代码：app.py/visualize.py/xml_to_json.py/index.html；

数据：burp_requests.xml（抓包）、goods_data.csv（解析）、MySQL 两张表的备份（Navicat→右键表→转储 SQL 文件）；

成果：goods_price.png（可视化图表）、各环节关键截图（网站页面、Burp 抓包、Kettle 清洗、可视化图表）。

打包：按 “文档 / 代码 / 环境配置 / 测试数据 / 成果展示” 分类整理文件夹，压缩为课题名称-姓名-学号.zip。

核心注意事项

编码问题：MySQL 字符集必须设为utf8mb4，Kettle 驱动升级到 8.0.x，可视化脚本配置中文字体；
字段匹配：可视化脚本的字段名（id/name/price）必须和 MySQL 表字段一致；
环境激活：所有脚本运行前，确保激活burp_data虚拟环境，避免依赖找不到；
代理配置：Burp 仅勾选 “Loopback only”，避免抓取非本地请求。
清洗的表输出要设置文字编码。
保证kettle全流程的数据库连接完成。

流程总结

本流程核心是 “搭建数据源→采集数据→存储数据→清洗数据→可视化展示” 的闭环，关键在于：

环境隔离（虚拟环境）避免依赖冲突；
驱动 / 编码适配解决工具兼容问题；
规则化清洗确保数据有效性；
字段 / 表名统一避免可视化报错。

按步骤执行可完整复现从 “本地网站→数据→图表” 的全流程

版权声明： 本博客所有文章除特别声明外，著作权归作者所有。转载请注明出处！
